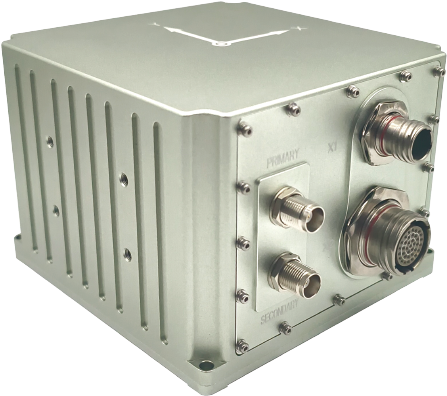

SNC300A-A0/B0
产品类型:
浏览次数:
  • 详细资料
  • 规格参数

SNC300A-A0/B0由基于性价比高的闭环光纤陀螺、加速度计及高端GNSS接收板卡,通过多传感器融合及导航解算算法实现,满足在中高精度移动测量系统、大型无人机等应用领域对姿态、航向及位置等信息的精确测量要求。


物理尺寸和电气特性

电压

12-36VDC

功耗

≤24W

尺寸

138.5 mm×136.5 mm×102mm

重量

≤2.7kg

环境指标

工作温度

-40℃~+60℃

存储温度

-45℃~+70℃

振动

20~2000Hz,6.06g(带减震)

冲击

30g,11ms(带减震)

寿命

>10年

连续工作时间

>24h

接口特性

RS422×3

RS232×2

EVENT×1

PPS×1

天线接口(TNC)×2

网口×1

系统性能指标

A0

B0


测试条件

                           指

定位精度

GNSS有效,单点

1.2m(RMS)

1.2m(RMS)

GNSS有效,RTK

2cm+1ppm(RMS)

2cm+1ppm(RMS)

定位保持(GNSS失效)

1nm,失锁30min

0.8nm,失锁30min

航向精度

自寻北

0.2°SecL,对准15min,双位置对准

0.15°SecL,对准15min,双位置对准

航向保持(GNSS失效)

0.2°,失锁30min

0.15°,失锁30min

姿态精度

GNSS有效

0.02°(RMS)

0.02°(RMS)

姿态保持(GNSS失效)

0.2°/30min(RMS)

0.1°,失锁30min

速度精度

GNSS有效,单点L1/L2

0.05m/s(RMS)

0.05m/s(RMS)

IMU性能指标

A0

B0

光纤陀螺仪

量程

±400°/s

±400°/s

零偏稳定性

0.3°/h(10s平均)

0.05°/h(10s平均)

石英挠性

加速度计

量程

±16g

±16g

零偏稳定性

≤50μg(10s平均)

≤50μg(10s平均)
